Aufbau einer Wasserkühlung --> Planung, Durchführung, Inbetriebnahme

Son Konvekt o Matic hab ich auch drann (halt den Ultra). Wenn ichs nicht mit Furmark und Prime auf die Spitze treib, würds passiv gehen  .

15€ ist aber mal extrem günstig, selbst der Rohpreis von dem ganzen Alu wäre höher glaub ich ^^.

Update: ALLES EINGETROFFEN UND EINGEBAUT! Am Wochenende werde ich Bilder und soweiter posten!
GreeTz

Update: BESTELLUNG WURDE NACH ÖSTERREICH VERSENDET

Schade, dachte da ist unter dem Griff bissel mehr Platz^^ War ja zu schön gewesen

Den oberen 140mm Lüfter nutze ich dann weiter um die warme Luft vom Chipsatzkühler aus dem Gehäuse zu transportieren.

Mann da habe ich wieder mal schwein gehabt. 15€ ist wirklich nicht viel für das Ding. Besonders die Farbe gefällt mir, weil das ganze System rot gemoddet wird.



super

Jup, daher empfahl ich ihm auch gleich einen 420er. Der sollte dann im nächten Gehäuse leichter zu verbauen sein als eine 120er Amada.

Edit: Nett! nimmt einiges der Grundlast auf & macht das System fast Lautlos in idle..

Update: Zur Kühlung kommt noch ein Passivradiator dazu.
http://cgi.ebay.at/ws/eBayISAPI.dll?ViewItem&item=26057...

Kein schlechtes Gehäuse. Bin mal aber trotzdem auf Ergebnis mit CM Storm gespannt.

Ich werde jetzt mal probieren das Ganze extern am Storm aufzubauen ohne am Gehäuse was zu ändern. Ich schau mir das Ganze an und wenn es mir nicht gefällt kann ich es immer noch verkaufen. Dann kommt endlich ein Lian Li ins Haus

Hmmm, dann kannst du kein Radi oben einbauen. Dann muss wohl die externe Variante her.
Aber am sinnvollsten wäre, wenn du das Gehäusekauf vorziehst. Dann kannst du sofort die Weichen für die Zukunft stellen.
Und ich schätze, dass du für deinen CM Storm bei der Bucht für gutes Geld loswirst.

Hab das jetzt mal ausgemessen: Von der Oberkante des Mainboards bis zum Gehäuseende sind es 30mm. Da ist so extrem wenig Platz

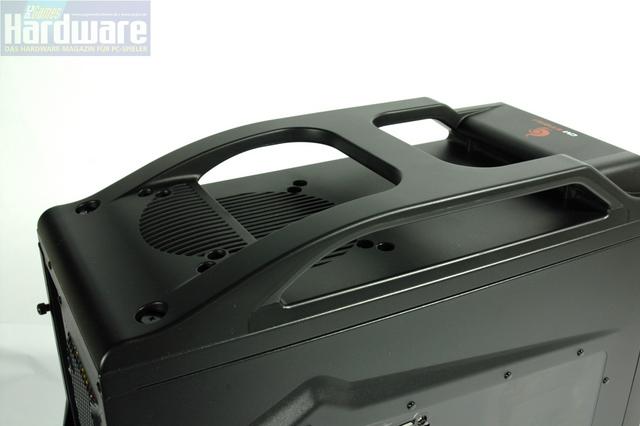

Es ist auch nicht möglich die Lüfter an der Oberseite zu montieren, da genau oberhalb vom Luftdurchgang eine Stufe ist.
http://www.pcgameshardware.de/screenshots/medium/2009/0...
Ich find das Gehäuse zwar sonst echt schön, aber für einen Wasserkühlung ist es eigenltich ungeeignet, aber bekannter Maßen lernt man aus Fehlern und es wird das nächste Mal ein größeres werden

Du muss auf jeden Fall oben nachmessen, ob der 140er Radi mit dem Lüfter Platz findet. Wenn ich die Fotos anschaue, dann kommen bei mir Zweifel auf.
Schaue mal, ob die Lüfter in der obere Plastikabdeckung Platz finden. Wenn du Glück hast, dann kannst du den Radi immer noch oben anbringen und die Lüfter in die Abdeckung stecken, evtl. einen schmalen Lüfter kaufen. Zwar ist die Lüfterplatzierung nicht ganz optimal, aber es wird auf jeden Fall funktionieren.
Wenn du wirklich großen Wert auf Kühlleistung und geringe Lautstärke legst, dann musst du über ein anderes Gehäuse nachdenken. Möchte dir aber nichts einreden, sondern nur ein paar Gedankenansätze machen.
"Brainstorming"

Im Deckel passt nen 140er ran oder?

Und hinten? nur 120?

Würd in den Deckel nen 2 . loch ,vor das andere und nen 280er Radi montieren. hinten noch nen feinen Single und der kleine Storm bleibt noch mobil.
Nur 4 Abstandshalter wären mir zu ..naja,instabil. Setz wenn Du an deine Idee bleiben willst noch streben nach. Unten 2 Abstandshalter.

An nem Case muss man einfach bissel basteln

Mit meinem Antec hab ich das 1.mal soviel glück nen Tripple+Dual unterzukriegen.

Dein Storm würde weiter seine coole Optik behalten und nicht nen überstehenden Hänge-Kühl-Arsch.

Aber is dein Ding,will Dir nicht reinreden.

Ja genau oben ein 140er und hinten ein 120er

Nein, nein das ist super wenn man Tipps von einem erfahrenen Wakü-User erhält. Ich hab jetzt nur schon die Teile bestellt
Ich werde mir das Ganze einmal durch den Kopf gehen lassen.

Tripple-Radi in einem CM Storm zu unterbringen ist wohl unmöglich. Wenn ich mir das Innere angucke, dann könnte man 2+1-Variante aussuchen. Und das nur mit Bastelaufwand.


Die Pumpe ist auf der ausgehüllte HDD-Festplatte montiert, nicht auf der Arbeits-HDD.

Wie geil wär es , wenn der Radi intern und unsichtbar verbaut wäre

Das ist bei diesem Gehäuse eigentlich unmöglich. Ich habe alles abgemessen und habe mir echt lange Gedanken über eine interne Lösung gemacht, aber das Ding ist einfach zu klein. Da ist es schon mit der HD4890 relativ knapp geworden und die ist wirklich nicht die größte

Habe ich bei meinem alten Pc der auch eine Wakü hatte genau so gemacht und daher weiß ich schon ungefähr wie das Ganze aussehen wird. Anfang nächster Woche müssten dann die bestellten Teile kommen und ich kann mit dem Aufbau beginnen

Schön gemacht muss ich auch sagen und die Idee den Radi mit Abstandshaltern hinters gehäuse zusetzten gefällt mir auch gut
Ich hab selber auch eine in Planung werd mir die Tage schonmal ein Gehäuse dafür raussuchen, aber so das wahre überzeugende habe ich noch nicht gefunden, mal schaun...

diese methode funktioniert,jedoch würde ich sie nicht umsetzen. HDD und Pumpe geben gleichermaßen vibrationen ab. Erster Grund sie nicht aneinander zu schrauben. Udn allein die Paarung der beiden Komponenten gefällt mir nicht. Es sind 2 grundverschiedene Bauteile im System die ihren eigenene Ehrenplatz verdienen

Ich hab damals für meine Laing die Dinger hier benutzt:

http://www.aquatuning.de/product_info.php/info/p816_Alp...

Bei eurem HDD-Pumpen-Sandwich auch verwendbar,aber immernoch nicht mein Ding, da die Hdd perfekt entkoppelt werden muss.

Shoggy-Sandwich ist das Beste, jedoch können andere Dämmstoffe das Selbe. Ich hab noch nie nenn Sandwich verbaut. Ich hab Schall-Schluck-Schaumgummi aus dem Musik-Bereich in Meterware vom Kumpel liegen..

Wieviele Hdd´s hat der Herr Smith denn eigentlich? Komm jetz nich mit 5x 3,5er...^^ ..oder so.

Vielleicht wär sowas in der Art eine Lösung.

http://www.hardwareluxx.de/community/12382439-post36.ht...

Am FP-Käfig vielleicht:


Was haltet ihr davon?

Manche hängen die Pumpen einfach mit einem Schlauch an ihren AGB, aber da bin ich doch sehr skeptisch ob das hält.
http://www.youtube.com/watch?v=irC4xdtLayM

Nein, nein... sind nur 2

Alternative:



Die Pumpe wird mittels Gummipuffern auf dem FP-Gehäuse montiert. Das besondere am Gehäuse ist: das Gehäuse hat weitere Entkopplungspuffern, sodaß die Pumpe dreifach entkoppelt wird.
Ãœbrigens:
Der Festplattemkäfig wird nicht allein alle Vibrationen "schlucken". Also muss weitere Entkopplung her: Shoggy-Sandwich, Gummipuffern oder ähnliches.

*freu*

jupp.so hab ich es bei 2 Gehäusen gemacht! Aber nimm zusätzlich nen shoggy-Sandwich oder halt Schaumgummi. Dann kann nichts mehr vibrieren!


Ich sags nochmal... Feiner Thread!
Ehrwürdiger Anwärter auf einen Platz im Wakü-Guide

Danke für den Tip
Das mit dem alten Festplattengehäuse könnte gut klappen

Falls du die Pumpe entkoppeln willst, dann kannst du die Pumpe auf den Festplattenschlitten platzieren. Vorteil: du kannst die Pumpe bei Bedarf bequem rausschieben.
Habe zumindest bei mir so gemacht. Ich finde die Lösung gar nicht mal schlecht. Zudem habe ich die Pumpe auf das alte Festplattegehäuse montiert.

Auf die Umbau bin ich sehr gespannt.

ich finde es Klasse von dir, dass ganze bei uns zu dokumentieren. Meinen Respekt

PLATZHALTER

PLATZHALTER

PLATZHALTER

3. Einbau der Komponenten

31.März 2010: BESTELLUNG DER KOMPONENTEN BEI AQUATUNING --> Jetzt heißt es erst einmal warten
06.April 2010: BESTELLUNG WURDE NACH ÖSTERREICH VERSENDET




3.1 Pumpe
3.2 AGB
3.3 CPU-Kühler
3.4 GPU-Kühler
3.5 Radiator + Lüfter
3.6 Anschlüsse + Schläuche

2. Planung der Wasserkühlung

Hier möchte ich als Erstes einmal airwalker und den Erstellern des Wakü-Guids danken. Es ist zwar nicht mein erster Aufbau einer Wakü aber es gibt hier einfach Leute die haben echt Ahung von der Materie und der Wakü-Guide ist einfach nur spitze


2.1 Grundsätzliche Platzierung der Komponenten

Die Pumpe wird im Festplattenkäfig montiert und falls notwendig entkoppelt. Der Klammern des AGB werden am rückseitigen Gehäusebleche festgeschraubt. Prinzipell ist das Gehäuse sehr klein und es steht nur sehr wenig Platz zur Verfügung, daher muss der Radiator außerhalb des Gehäuses befestigt werden. Dazu werden an der Lüfterbefestigung Abstandhalter befestigt an denen dann der Radiator befestigt wird. Der gewählte Radiator ist sehr gut für diese Montage geeignet, da die Lochabstände am Gehäuse und am Radiator genau für einen 120mm Lüfter ausgelegt sind.
Ich habe mal eine schnelle Skizza angefertigt. Entschuldigung für die schlechte Qualität.




Am Radiator werden drei 140mm Lüfter (rot) und zwei 120mm Lüfter (grün) angebracht.


2.2 Auswahl der Komponenten

Bei der Auwahl der Komponenten habe ich mir zuerst überlegt für welche Leistung ich das Ganze auslegen soll. Dabei habe ich den Leistungsrechner von Innovatek benutzt um ungefähr zu ermitteln mit welcher Verlustleistung ich rechnen muss: http://www.webshop-innovatek.de/shop/guide/leistungsrec...

Ich rechnen bei meinem Q9650 und der HD4890 mit etwa 350W Verlustleistung
(HD 4890 war im Test nicht vorhanden und die Werte für den Q9650 werden auch nicht ganz stimmen, da er noch übertaktet wird --> Bei HD4870 und Q9650@3Ghz ... 287W)


Ich möchte darauf hinweisen, dass es bei der Auswahl der Komponenten auch maßgeblich auf den Geschmack bzw. die Vorlieben des Einzelnen ankommt.


RADIATOR

Nach dem Lesen zahlreicher Tests habe ich mich für den Aquacomputer airplex Revolution 420/360 entschieden. Dieser Radiator wird mit der Verlustleistung und der damit verbundenen Abwärme sehr gut fertig. Außerdem macht er in diesem Test: http://www.tech-review.de/include.php?path=content/arti... bei dem ein hochgetakteter Phenom II X4 955 BE zum Einsatz kommt, welcher sogar noch mehr Verlustleistung als mein Quad haben müsste, eine sehr gute Figur.
Ein weiterer Vorteil für mich ist, dass dieser Radi mit 120mm Lüftern kompatibel ist und ich ihn so ganz einfach mit ein paar Abstandhalter auf die Rückseite meines Gehäuses montieren kann, ohne irgendeine Änderungen am Gehäuse vornehmen zu müssen. Der Preis ist auch in Ordnung!




LÜFTER für den Radiator

Ein weiterer wichtiger Aspekt für die Kühlleistung der Wakü sind die verbauten Lüfter. Ich habe mich für diese 140mm Lüfter entschieden: Noiseblocker NB-BlackSilentPRO PK2. Dabei war mir wichtig, dass die Lüfter schön leise sind und trotzdem einen anständigen Airflow erzeugen. Außerdem musste ich sicher gehen, dass die Leistungsaufnahme der 3 Lüfter unter 5W bleibt, da ich sonst nicht alle Lüfter über den Ausgang der Pumpe steuern kann. Im Lieferumfang dieser Lüfter befindet sich zusätzlich ein Entkopplungset, welches ich gut gebrauchen kann.



Zusätzlich werden noch zwei 120mm Lüfter am Radiator befestigt, die zuvor als Gehäuselüfter genutzt wurden.


PUMPE

Ich habe mich für eine Aquastream XT Ultra entschieden, weil ich einfach begeistert bin was man damit alles machen kann. Ich brauche keine Lüftersteuerung, da ich die Lüfter einfach über die Pumpe temperaturabhängig steuern kann. Auch Durchfluss- und Temperatursensor sind integiert. Es ist einfach ein gutes Gesamtpacket. Eine Laiing hätte vielleicht mehr Leistung ist dafür aber auch lauter.




CPU-KÃœHLER

Meiner Meinung nach fast schon ein Pflichtkauf bei einer Wakü. Der Heatkiller 3.0 --> Guter Durchfluss bei guter bis sehr guter Kühlleistung. Ich werde den Heatkiller in der LT-Version verbauen, da mir diese am Besten gefällt und die LC-Version zwar vom P/L-Verhältnis sehr gut ist aber ich bei diesem Projekt eigentlich nicht so aufs Geld schaue.




GPU-KÃœHLER

Als Grafikkartenkühler werde ich den Aquagratix für meine HD4890 verbauen.




AUSGLEICHSBEHÄLTER

Hier verwende ich den EK-Multioption Res. 250.




SCHLÄUCHE

Da ich mich bei diesem Thema nicht so gut auskenne habe ich mich an airwalker gehalten, der mir diesen Schlauch empfohlen hat: Primochill Schlauch PrimoFlex Pro 13/10
Die Schlauchgröße habe ich selber ausgesucht und hoffe auf einen guten Flow.


ANSCHLÃœSSE

Die Anschlüsse sind meisten Geschmacksache. Wie bereits im Wakü-Guide beschrieben werden jedoch Push-In sogut wie gar nicht mehr verwendet. Ich habe mich für Schraubanschlüsse in black-nickel entschieden.




SONSTIGES

Zusätzlich verbaue ich die zum Heatkiller gehörige Backplate sowie Abstandhalter für den Radiator und falls notwendig eine Entkopplung für die Pumpe.


CHIPSATZ- und MOSFETKÃœHLER

Da mein Board eine mächtige Heatpipe besitzt, werde ich wohl oder übel auf diese Kühlblöcke verzichten




BILDQUELLEN: aquatunig, google bilder suche

1. System vor dem Umbau

Vor dem Umbau wurden alle Komponenten per Luft gekühlt. Der Prozessor mit einem Zalmann CNPS 9500 AT und die HD4890 arbeitete mit dem Referenzdesign.





1.1 Komponenten

GEHÄUSE: Cooler Master CM Storm Scout
MOTHERBOARD: MSI P45 Platinum
CPU: Core 2 Quad Q9650
GPU: MSI HD4890 OC
SPEICHER: 2x2GB Corsair DDR2 800 XMS2
NETZTEIL: Enermax 425W PRO82+




1.2 Temperaturen

IN ARBEIT


1.3 Lautstärke

IN ARBEIT


1.4 Bilder



Quellen: Google Bilder Suche
